概要

ZigBee®認証取得済のTexas Instruments CC2530のRFチップを搭載した周波数2.4GHz帯のワイヤレスモジュールです。ZigBee®3.0とZCLの各プロファイルに対応し、既存のZigBee®製品と高い接続互換性があり、ZigBee® HUBとの使用にも適しています。
本モジュールはエンドデバイスへの使用に最適で、小規模ネットワークのコーディネータ・ルータにもご使用いただけます。高送信出力が必要なエンドデバイスにはZ240-CP13をご使用ください。

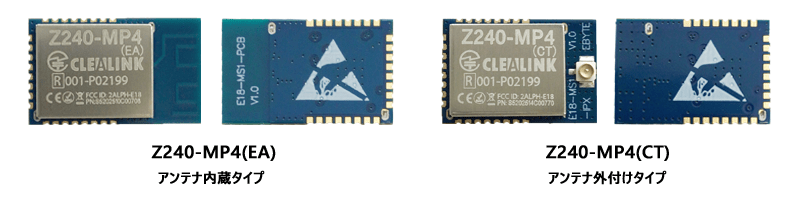

EAはオンボードPCBアンテナタイプ、CTはU.FL/I-PEX(MHF1)接続の外部アンテナタイプです。

※ZigBee®はConnectivity Standards Alliance(CSA)の登録商標です。本モジュールを使用して開発した製品にZigBee®のロゴを使用するには、CSAからZigBee®の機器認証を取得する必要があります。

特徴

製品特徴

外形
・小型軽量の表面実装モジュール
・試作に適した端面スルーホールに対応
インターフェース
UARTインターフェースによる簡潔でコンパクトなコンフィグレーションインターフェース
電気的特性
・各種バッテリー（CR系のコイン電池、乾電池、リチウム系一次電池等）から効率の良い電力供給可能
・信号レベルは3.3V TTL

特徴と通信機能

メッシュネットワーク
メッシュネットワークの自動構成で、効率的なデプロイメントと安定通信を実現
3つのデバイスタイプ
コーディネータ（ネットワーク形成機能を持つ）、ルータ（データの中継機能を持つ）、エンドデバイス（センサーやアクチュエータ機能）の3つのデバイスタイプを切り替え
HUBに接続
対応家電やスイッチなどと連携させ、オリジナルのホームオートメーションシステムを構成
ネットワークの自己修復
停電や故障などで１台の中間ノードが通信不能になっても、他のデバイスは自動的に通信可能な別の中間ノードを検索し、安定した通信を継続
セキュリティ
IEEE802.15.4規格に基づいたAES128ビット暗号化機能により、ネットワークの暗号化と盗聴防止

安心・安全・サポート

低コスト
設計・製造・販売などすべての既存課題を見直し、国内での利用普及を可能とする価格でご提供
省電力
小容量電池で長期間の駆動を実現
品質
・環境温度-45〜+85℃の産業グレード
・ISO9001、ISO14001認定工場での製造
開発
モジュール単体とドキュメントがあれば試作・開発が可能
サポート
・日本語のデータシート・マニュアル
・複雑なZigBee®プロトコルの動作を使いやすくまとめたAPIライブラリや各実装に対応するサンプル実装
・当社セールスサポート、および、エンジニアによる日本語でのサポート

仕様

型名	Z240-MP4(EA)	Z240-MP4(CT)
周波数	2.405 ～ 2.480GHz
変調方式	O-QPSK変調方式
帯域幅	2MHz
伝送プロトコル	ZigBee®3.0
ペイロードサイズ	最大77byte
伝送速度	250kbps ※1
送信出力	3.5±0.5dBm
受信感度	-97±1dBm
消費電流（3.3V VCC給電時）	送信時：40mA　受信時：30mA　スリープ時：140μA ※2
インターフェース	UART HEXコマンド対応
動作電圧	2.0 ～ 3.6V
動作温度範囲	-40 ～ +85℃
接続端子/基板搭載	3側面24ピン端面スルーホール, SMT実装タイプ
外形寸法（重さ）	14.1mm × 23mm × 2.4mm （約1.2g）	14.1mm × 20.8mm × 2.4mm （約1.3g）
アンテナインタフェース	オンボードPCBアンテナ	U.FL/I-PEX(MHF1)接続外部アンテナ
規格準拠	国内電波法・工事設計認証（2.4GHz高度化省電力データ通信システム） ARIB STD-T66準拠
ファームウェア	ver.1.6
工事設計認証番号	001-P02199
免許/登録	免許不要/登録不要
対応評価ボード	Z240-MP4-USB1	–

※1 伝送ビットレートは瞬間値です。通信のオーバーヘッドや2.4GHz帯の電波干渉などにより、連続送信時の平均ビットレートはこの半分以下程度となります。
※2 スリープ時の消費電流はウェイクアップを60秒間隔に設定した場合の平均値です。

モジュールのサイズについて：
モジュールのサイズは、各辺±0.1mmの誤差がございます。
詳しくはこちら＞＞

機能表 / ダウンロード・サポート

機能	MP4 (HEXコマンド） ※1	CP13 (HEXコマンド) ※1	CP13 (ATコマンド) ※1
コーディネータ/ルータ/ エンドデバイス切り替え	〇 ※3	〇 ※3	〇 ※4
ZigBee® HUBとしての使用	〇	〇	〇
周波数チャンネルの指定	〇	〇	✕
送信出力の設定	〇	〇	✕
複数ノードのグループ設定	〇	〇	✕
ノードアドレステーブルの参照	✕	〇	✕
ZigBee®デバイス属性の任意設定（ZigBee® Hubとの接続に対応）	〇 ※3	✕	✕
デバイス属性値のレポート規則設定	✕	〇	✕
バインドデバイスの制御	〇	△ 一部の制御のみ使用可	△ 一部の制御のみ使用可
シリアルポート透過伝送	〇 ※3	〇 ※3	〇 ※4
PAN IDの任意値設定（通常は不要）	〇	✕	✕
PWM出力	✕	〇	〇
